#33.リアホイール装着。KH400編

装着してからの各部調整を怠るべからず。


シリーズでお送りしてきましたリアホイール周りのメンテンナンスもとうとう最後になりました。スポークの張り替えリアスプロケット交換ブレーキシュー交換とメンテンナンス&クリーニングを施していよいよタイヤの装着です。リアホイールには駆動と制動の部分が絡んでいますので、装着後の調整が非常に重要になります。ぜひ参考にして下さい。
マフラーの取付方は#10.マフラー脱着。400SS編を参照して下さい。

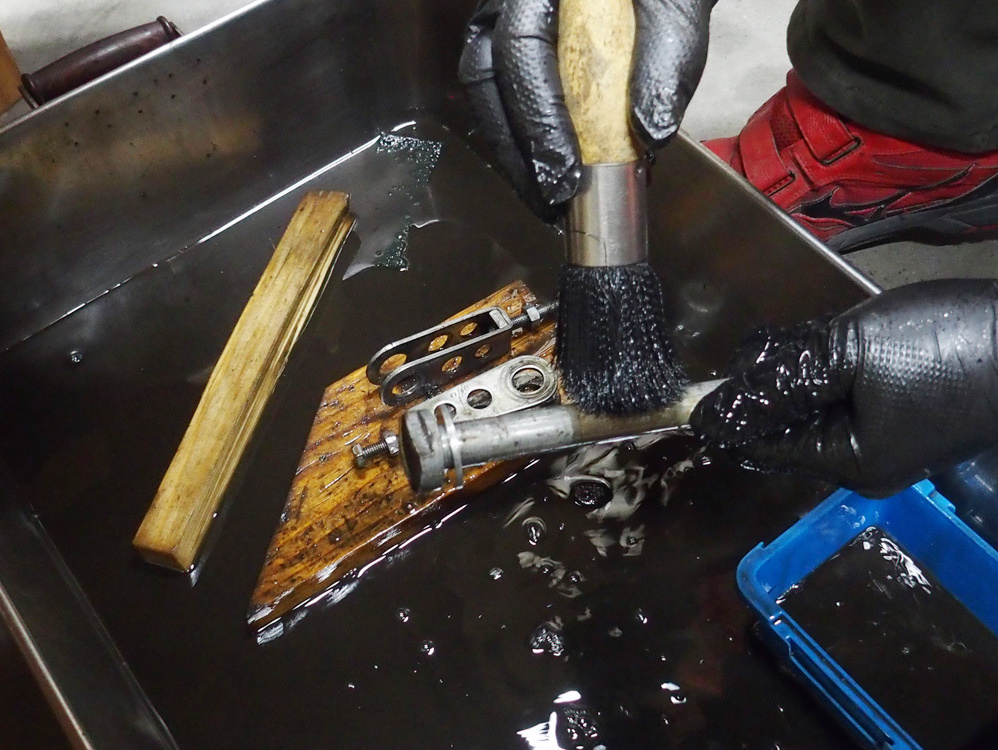

チェーンアジャスター・アクスルシャフトなど取り外したパーツは全て洗浄しちゃいましょう。古いグリスやこびりついたダストなどきれいに洗い落とします!

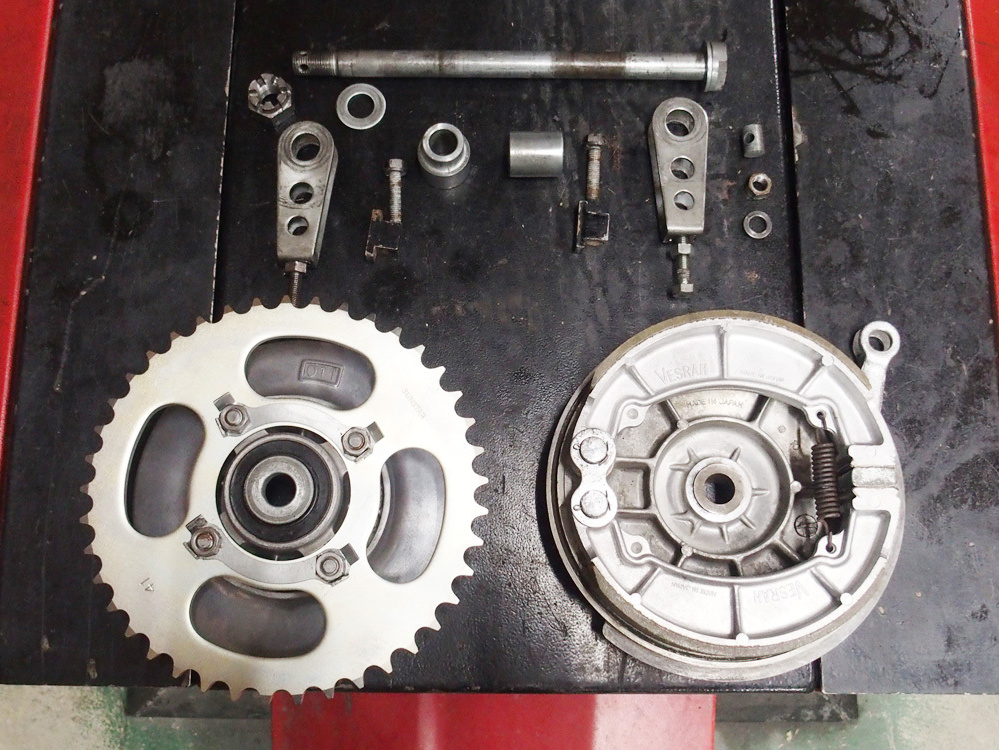

全部ピッカピカです。きれいだとやる気も出てきます。

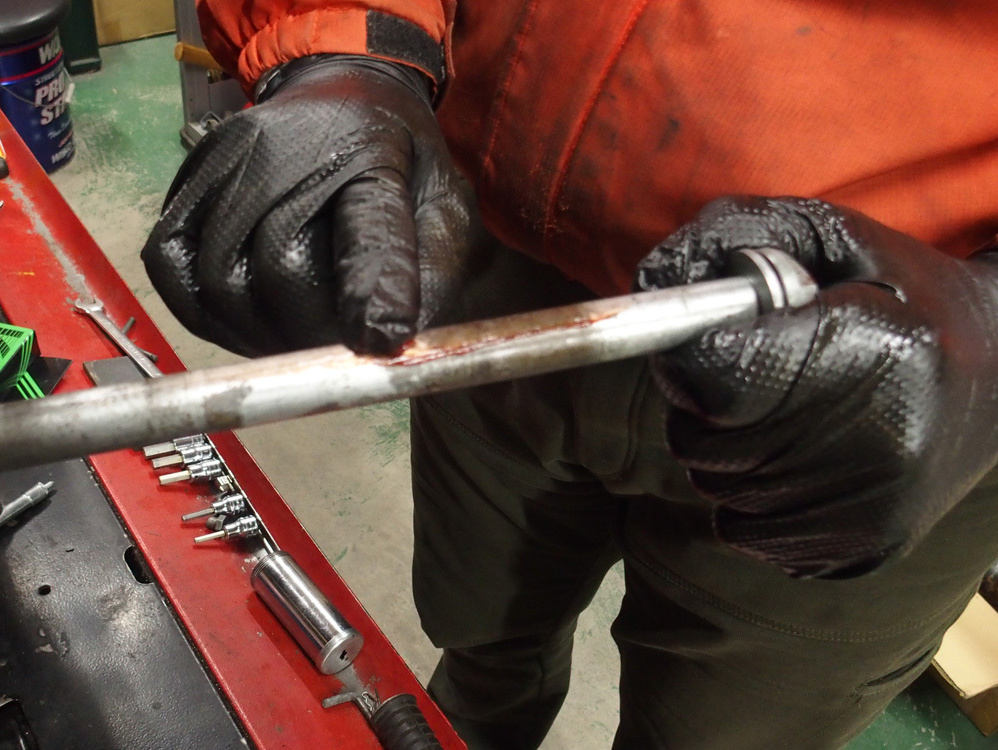

アクスルシャフトにグリスを塗ります。
摺動部分には必ずグリスを塗りしょう。バイクメンテの基本です。

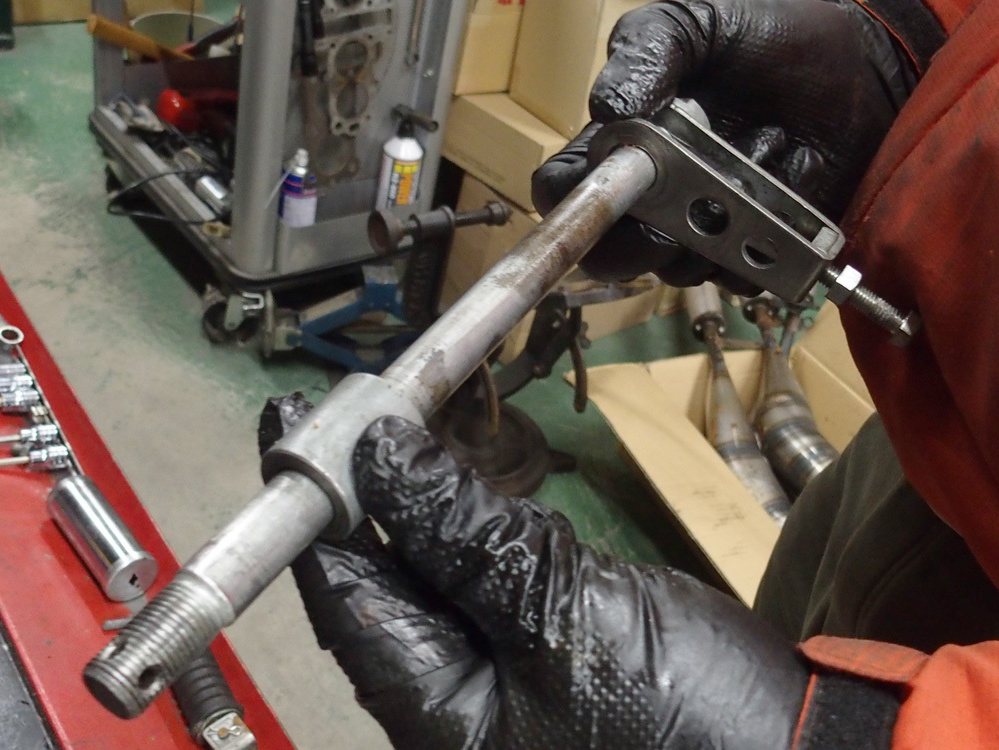

まずはブレーキシューパネル側のチェーンアジャスターをアクスルシャフトに通しますが、画像のように「罫書き」が外側にくるように通してください。

タイヤ装着後、チェーン調整の目安の罫書きなので必ず外側に組みます。間違って組んでしまうと、また組み直しする事になってしまうので要注意。

続いてカラーを通し、

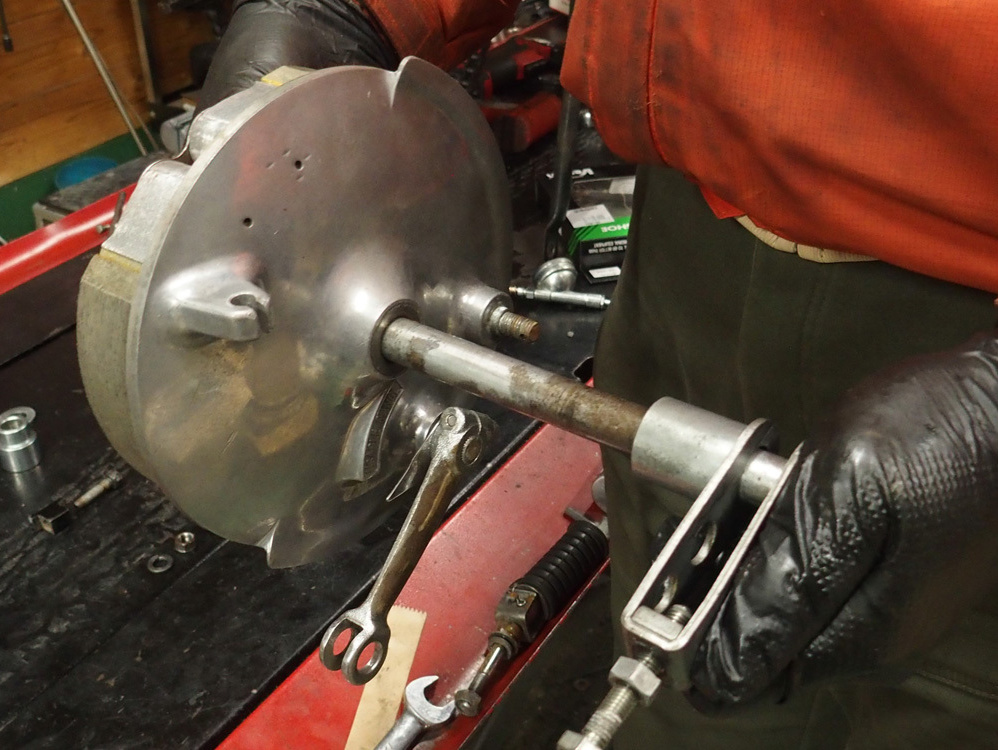

ブレーキシューパネルを通したら、

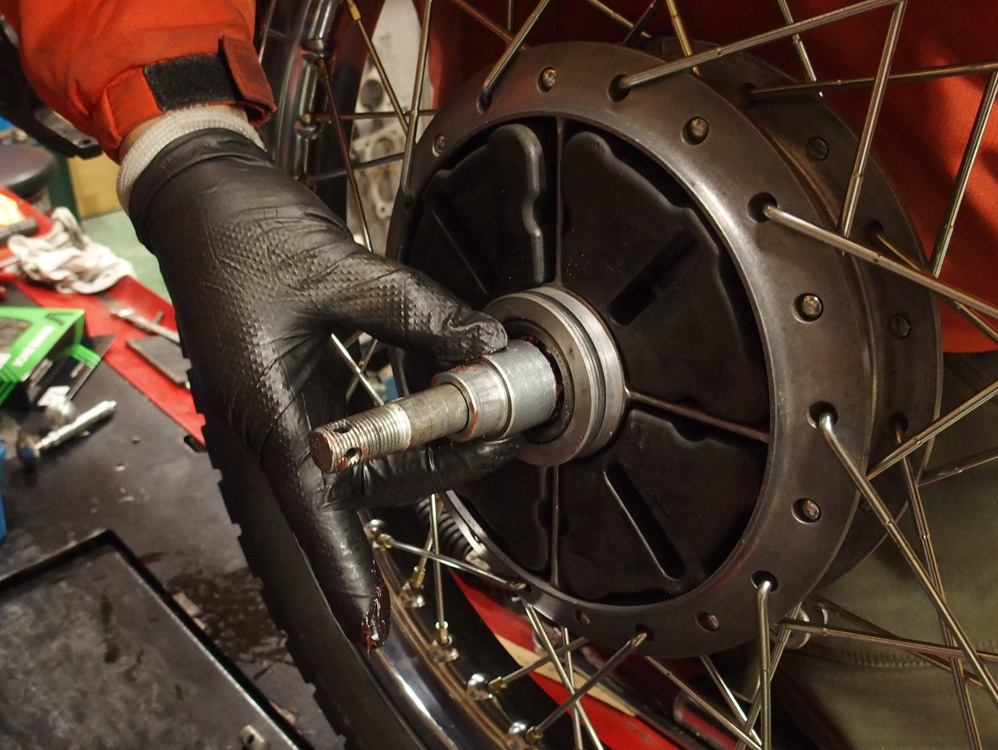

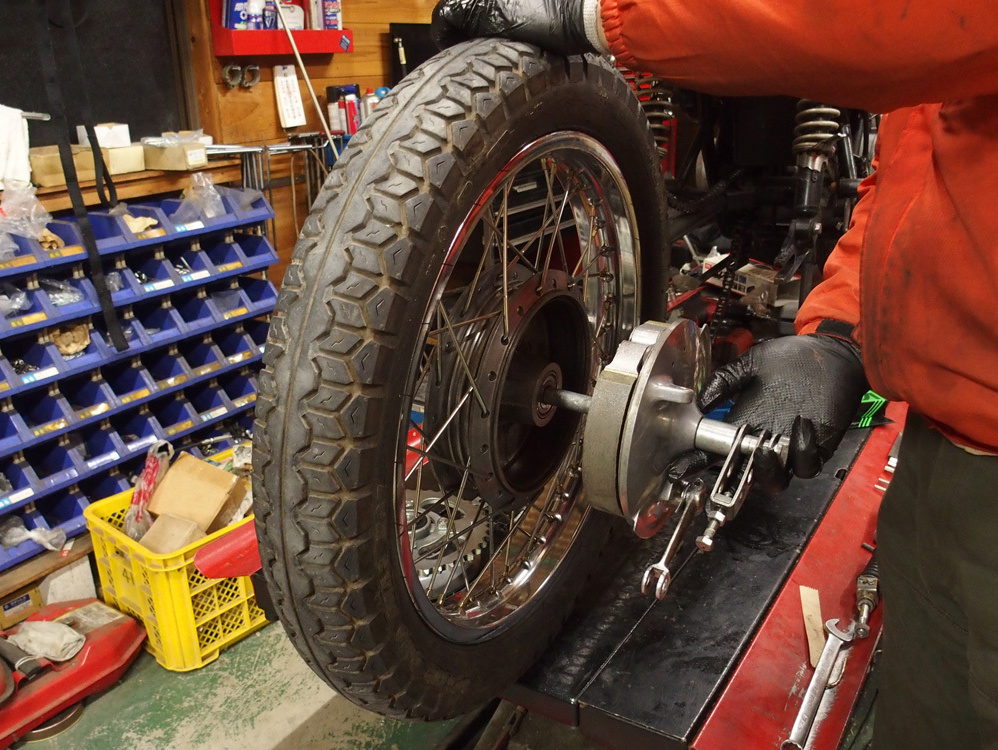

リアホイールにはめ込みます。

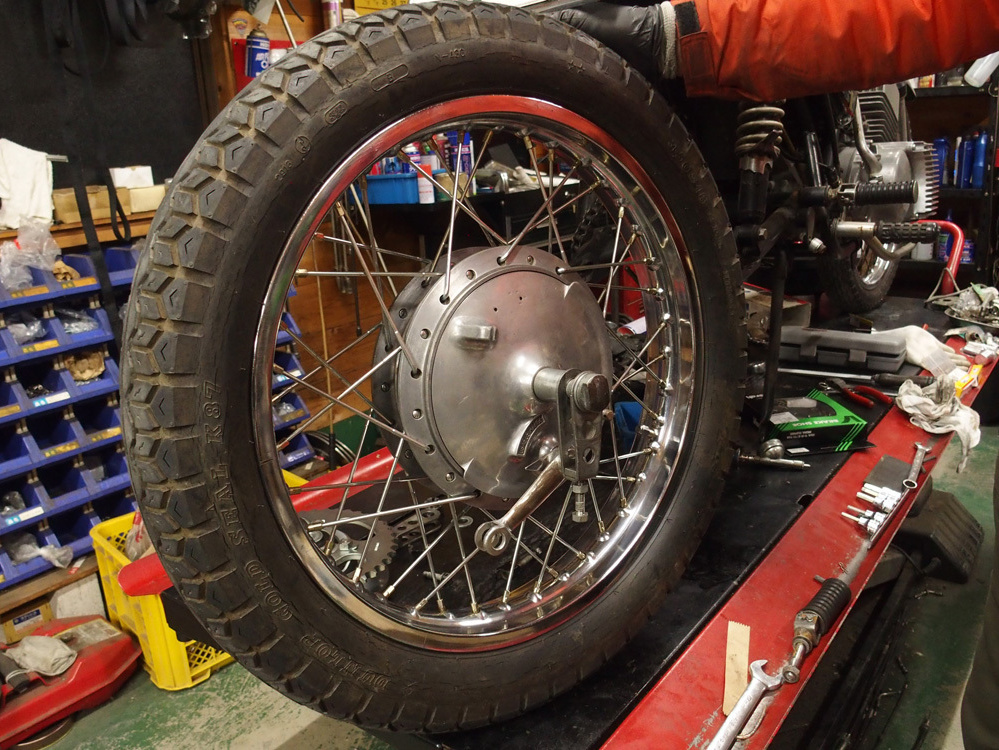

ブレーキシュー側準備OK!

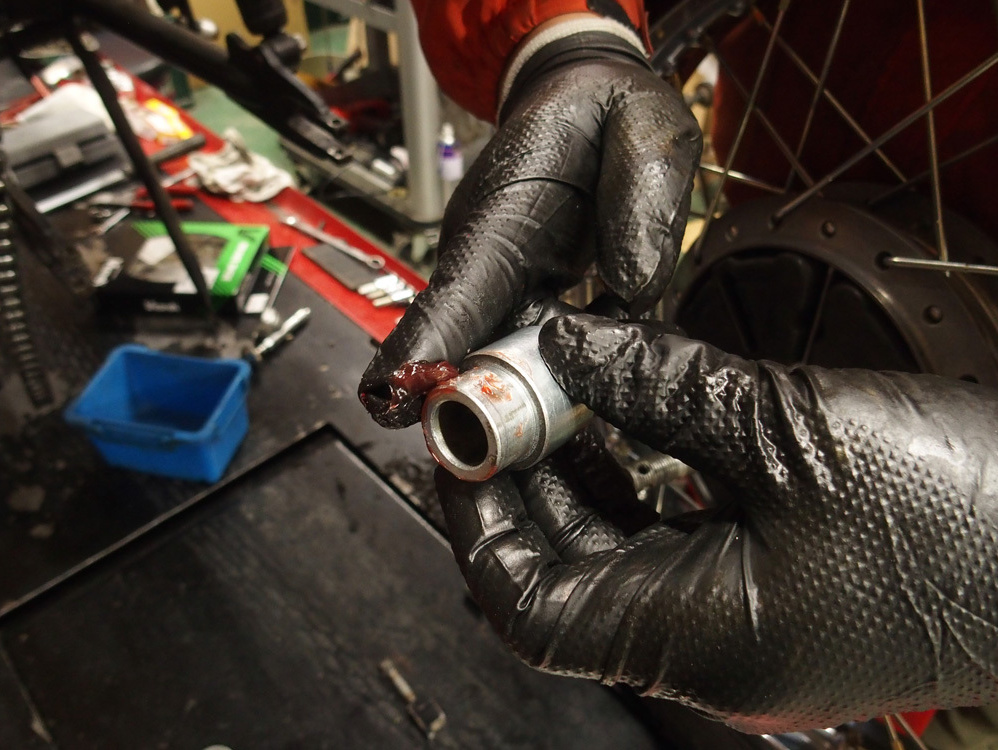

続いてスプロケットハブ側。カラーにグリスを塗ったら、

アクスルシャフトに通し、

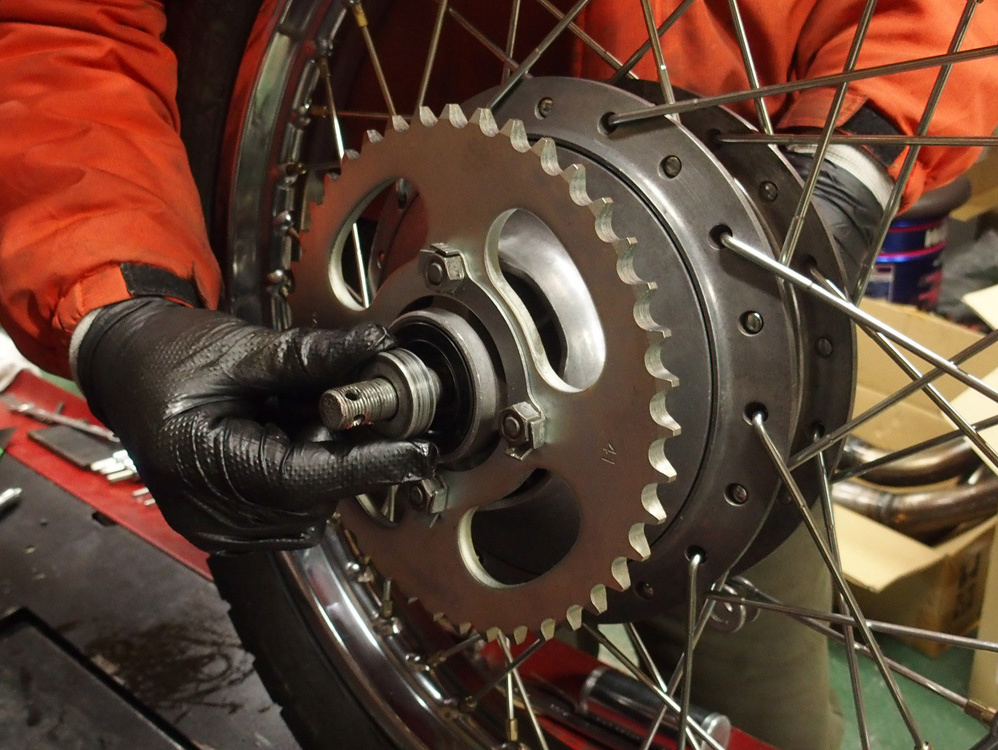

リアスプロケットハブを組んで、

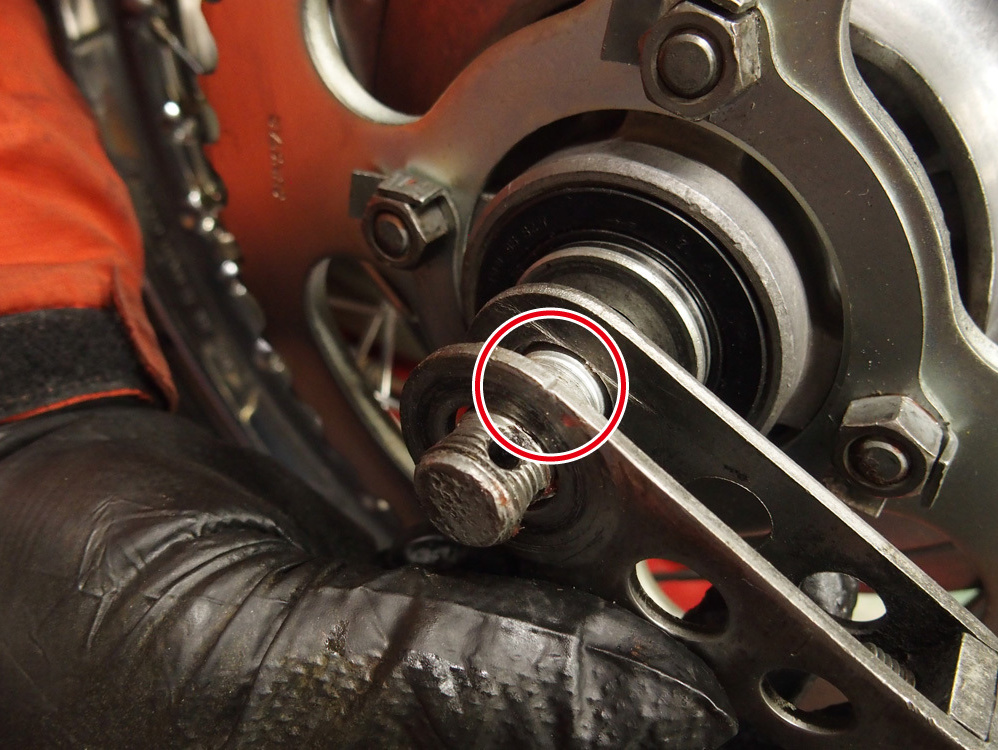

カラーを装着。

続いてチェーンアジャスター。こちらも罫書きが外側に来るように組みます。


リアアクスルナットを仮締めしておきます。

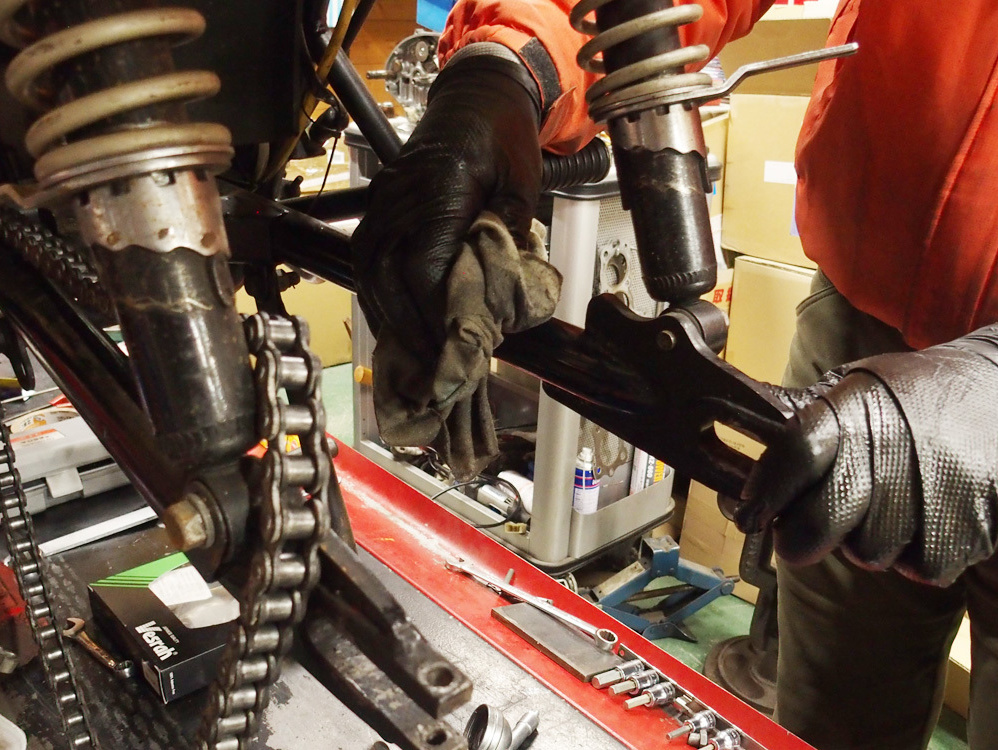

タイヤをはめる前に車体の普段掃除出来ないところを拭き掃除。

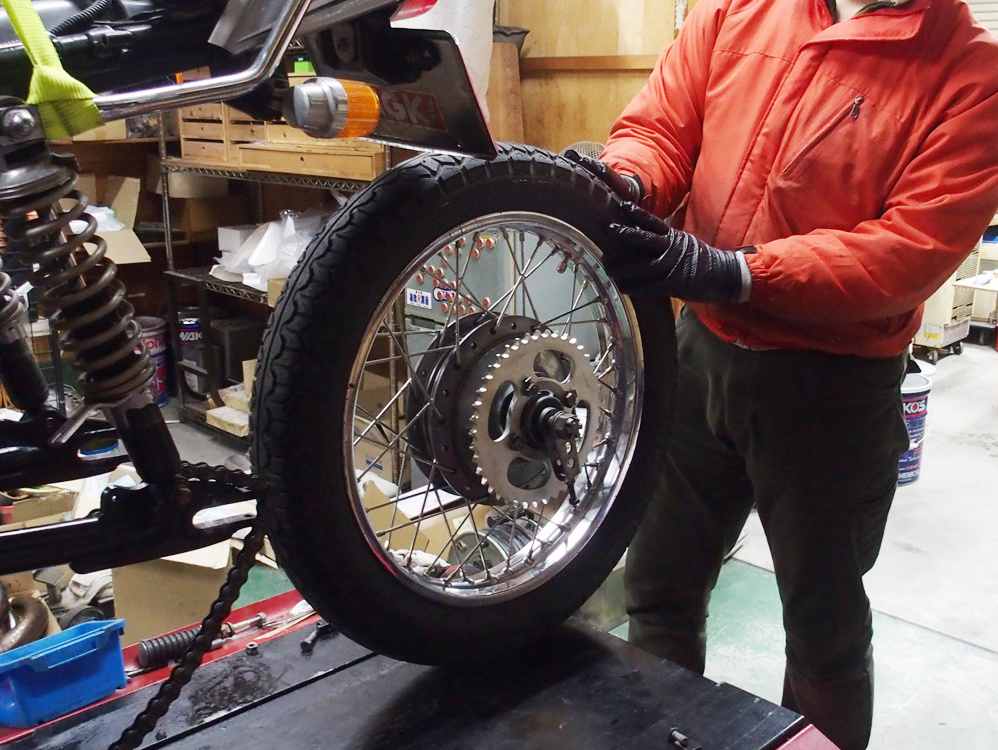

いよいよタイヤの装着です。

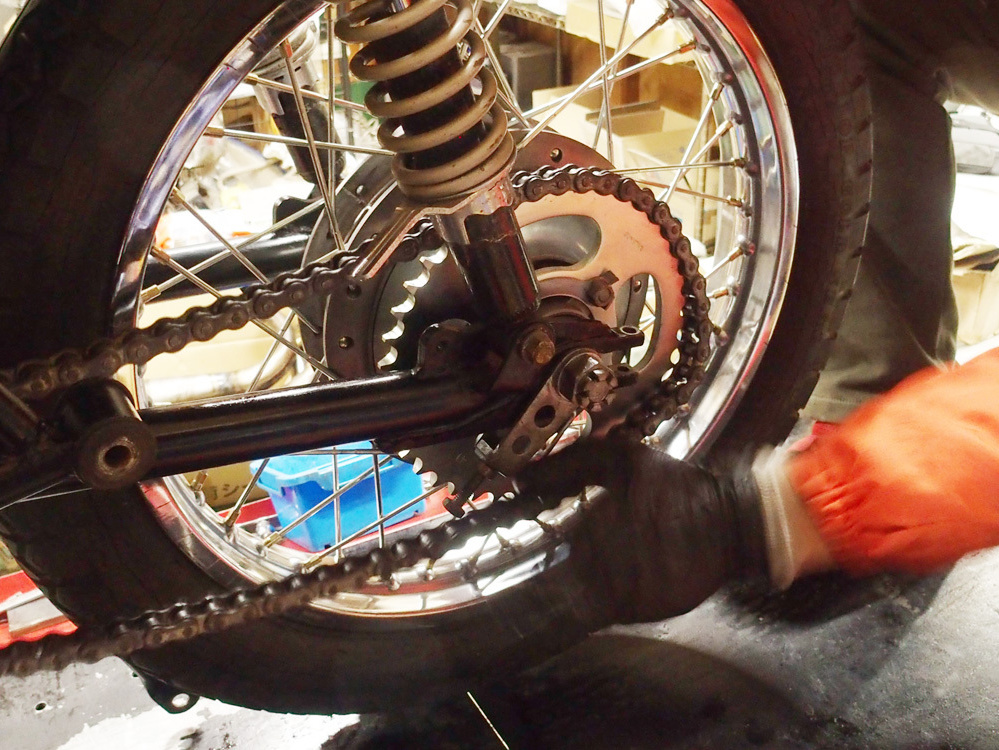

装着後、まずはスプロケットにチェーンをはめて、

手でタイヤを回し、不具合が無いか確かめます。

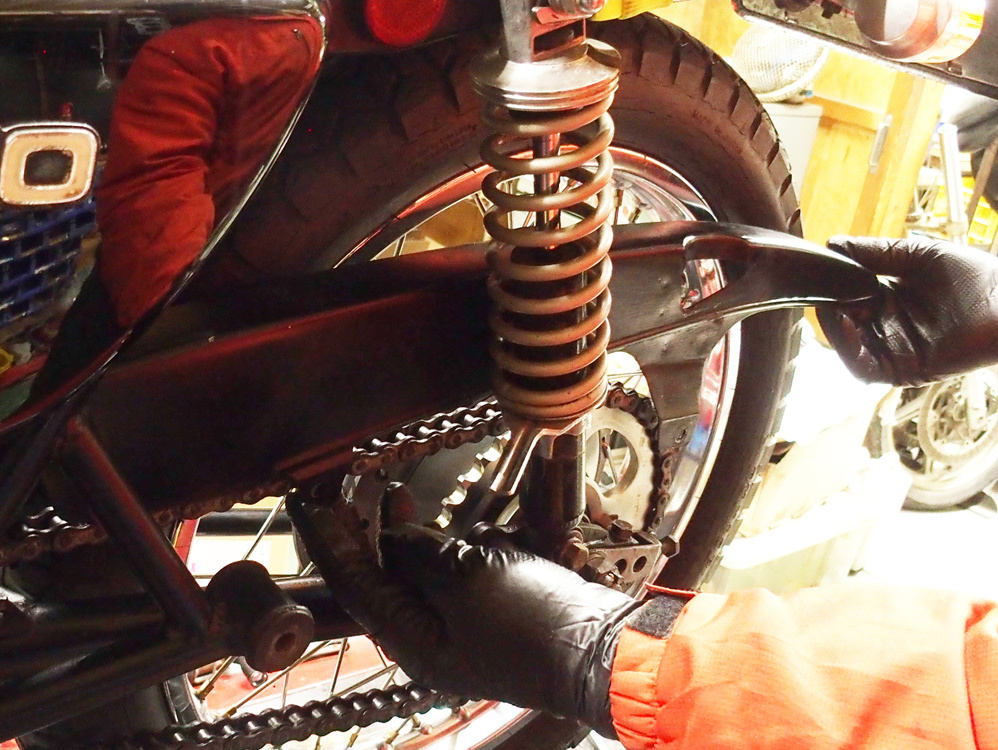

スイングアームのエンドを取付け。

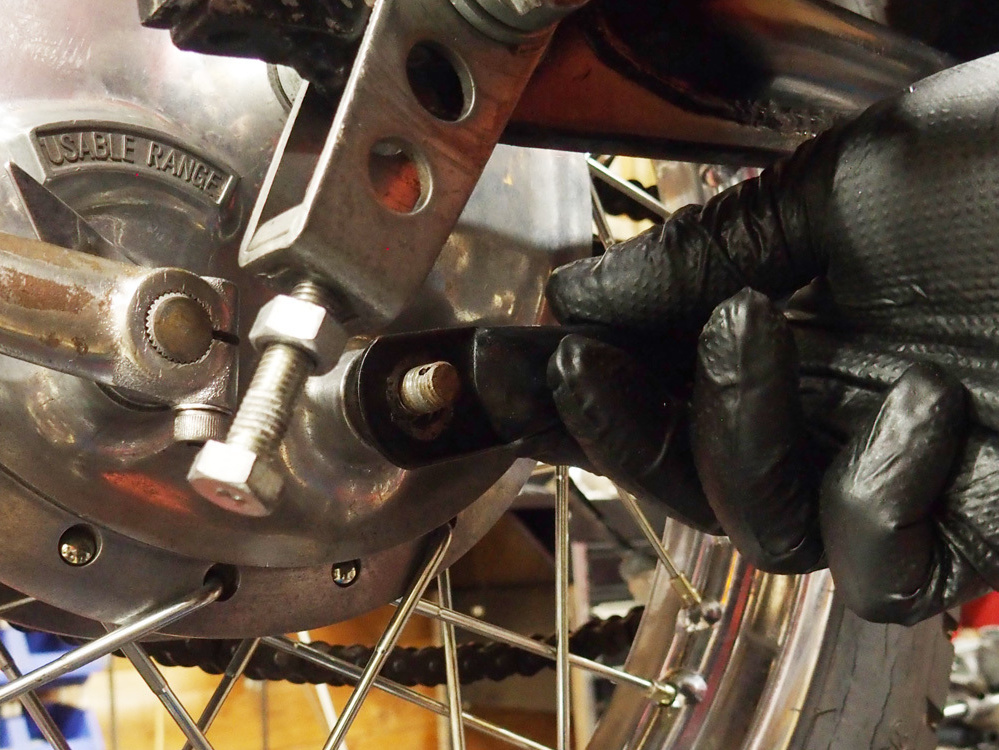

トルクロッドはこの時点では仮締めしておきます。

次にブレーキケーブルをガイドに通して、

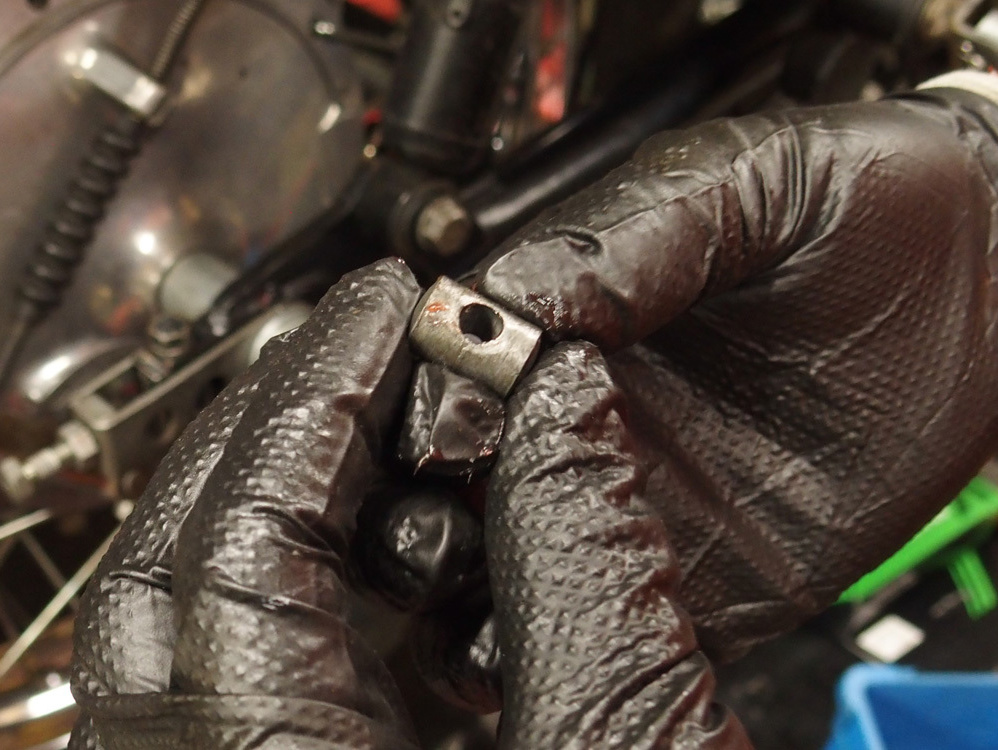

ブレーキアームブッシュにもグリスを塗り、

ブレーキアームにブッシュを装着し、

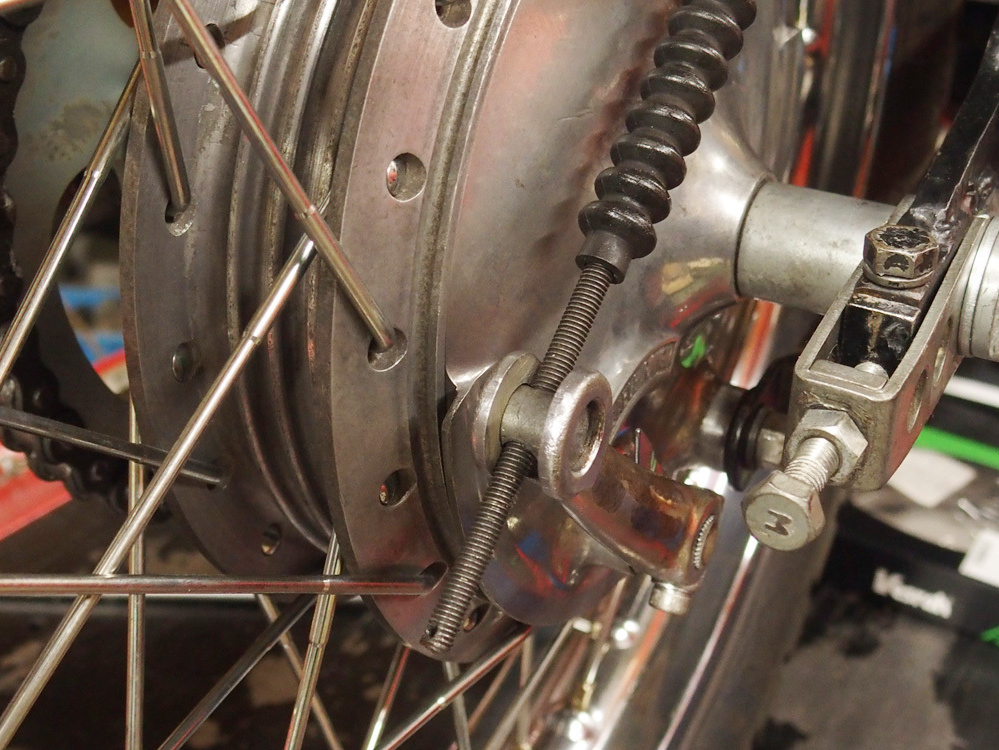

ブレーキケーブルを通します。

続いてチェーン調整です。

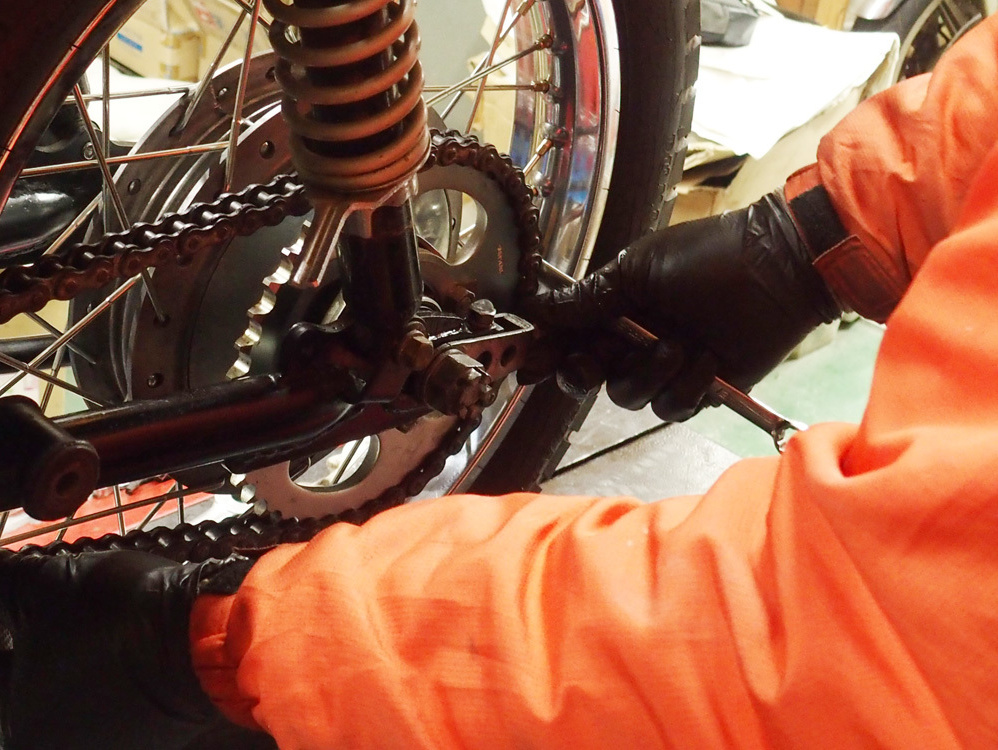

チェーン調整はチェーンアジャスターに付いている、チェーンアジャストボルトで行います。

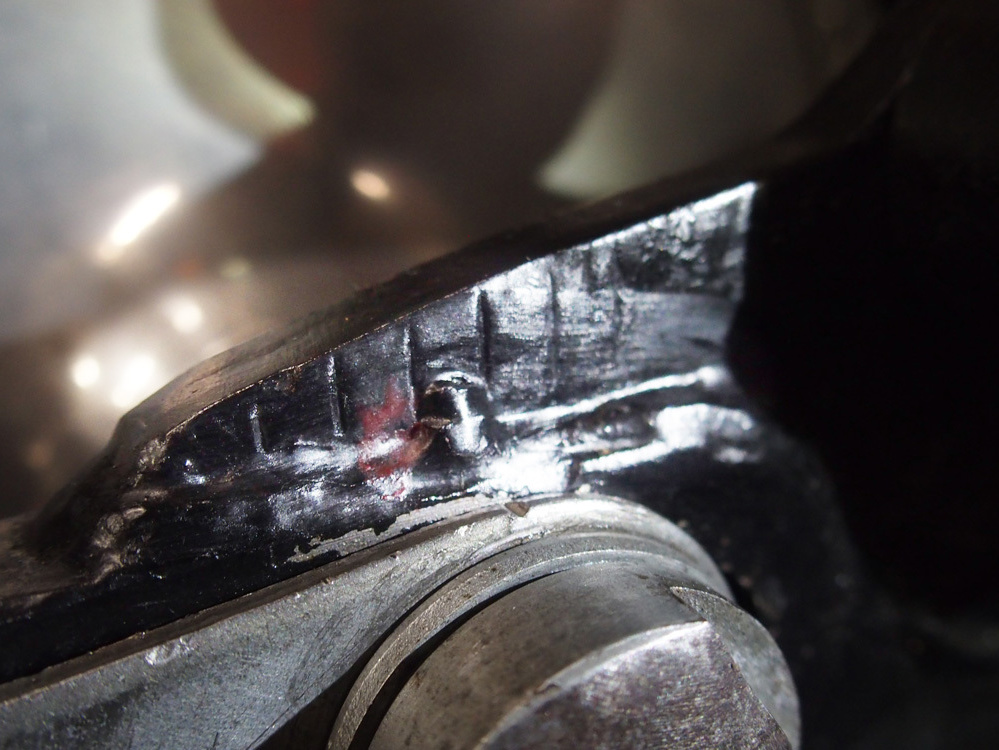

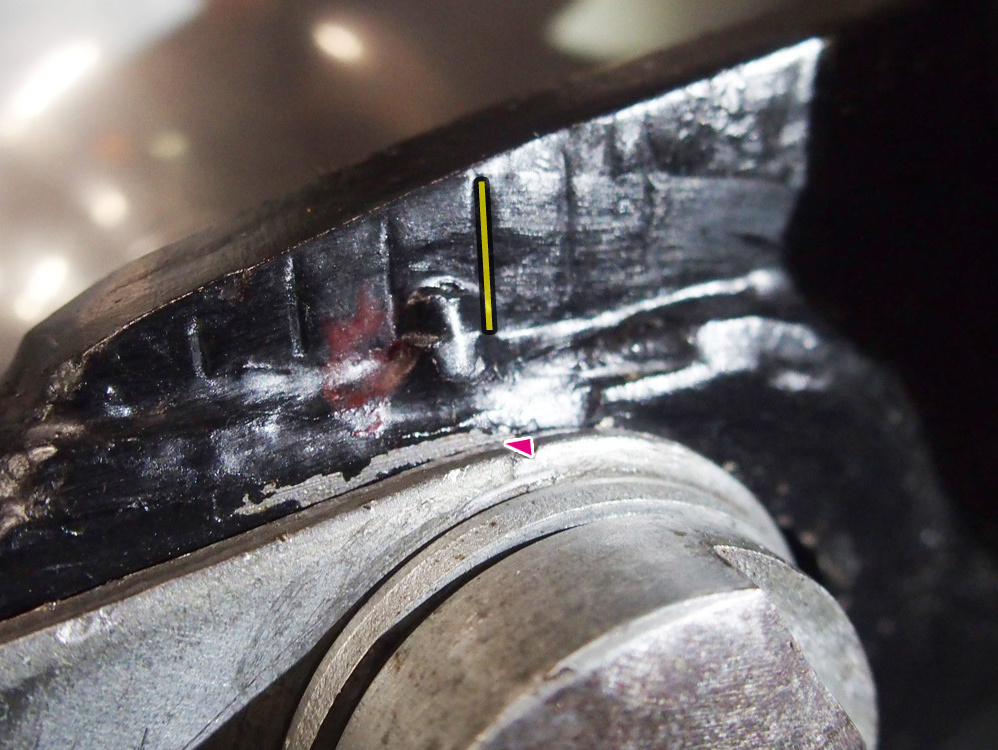

チェーンの遊びが適量になったら、チェーンアジャスターの罫書きと、スイングアームの罫書きをみて、左右が同じ位置になるように調整。

チェーン調整はリアホイールを回転させ一番チェーンの張る位置で調整をします。
また、リアアクスルナットを締め込んでからのチェーンの張りを必ずチェックして下さい。エンジンミッション内のベアリングを破損する恐れがあるので、チェーンの張り過ぎには注意!

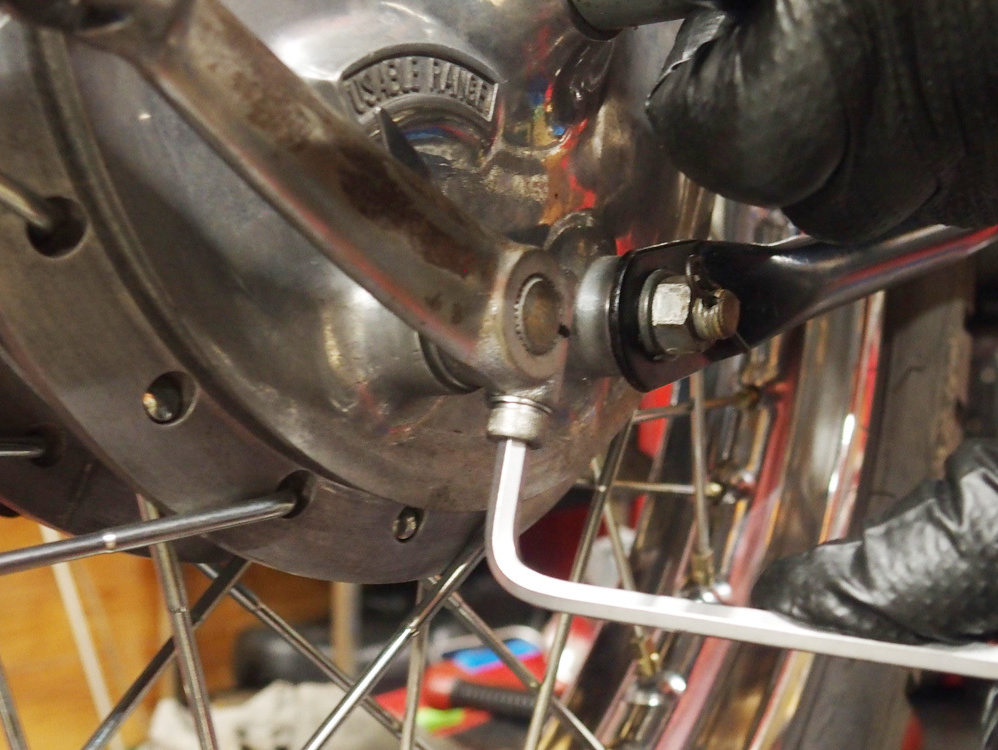

リアアクスルナットを本締めします。

リアアクスルナットの溝と割りピンの穴が合うように、ナットの締付け具合を調整。

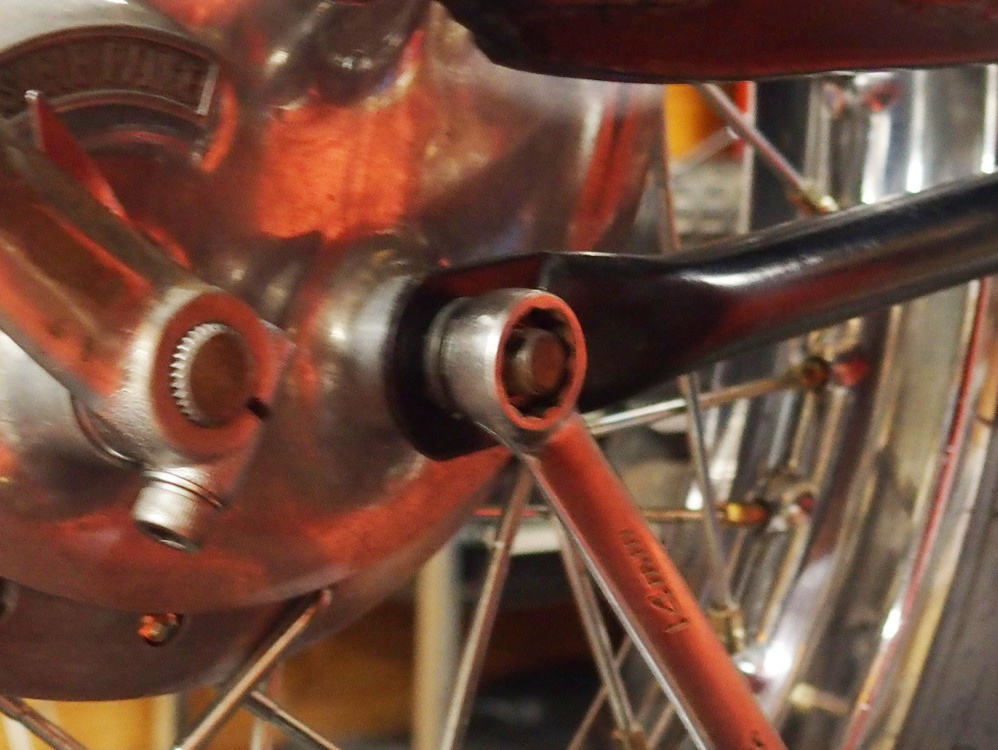

トルクロッドのナットを本締め。

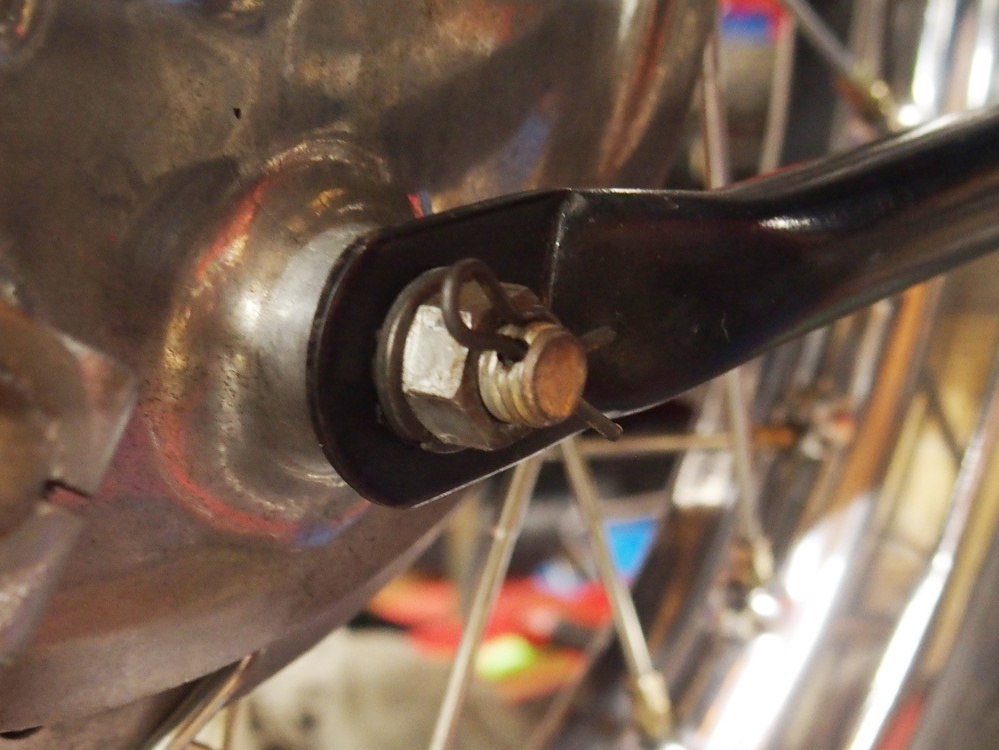

割りピンを忘れないように。

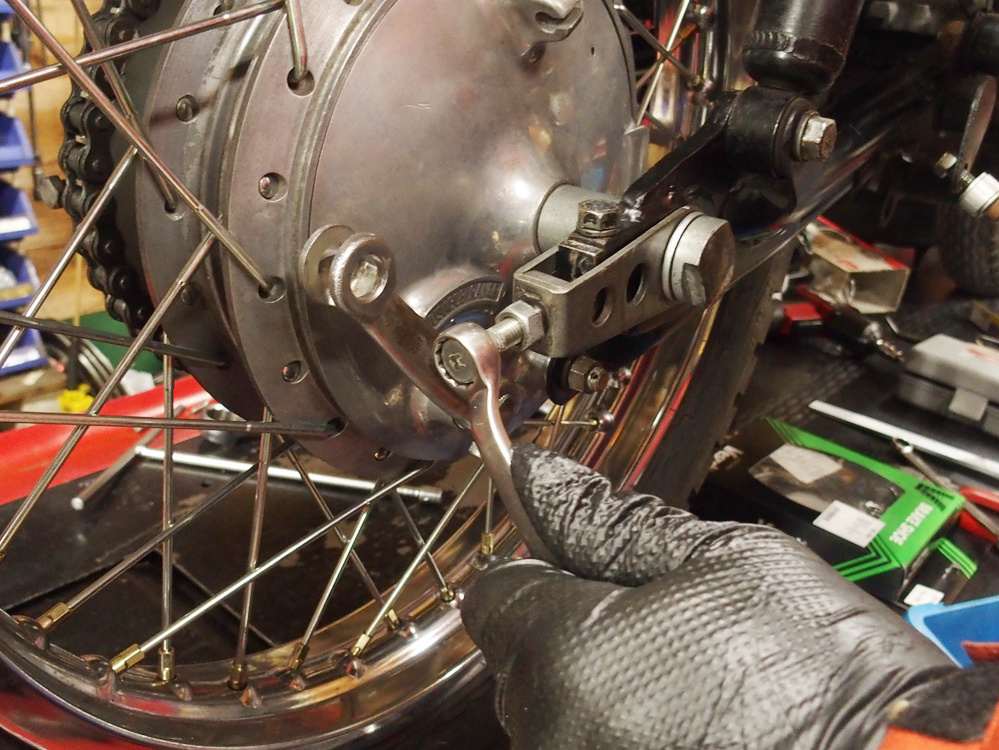

リアブレーキケーブルアジャスターを取付けてブレーキペダルの遊びを調整。

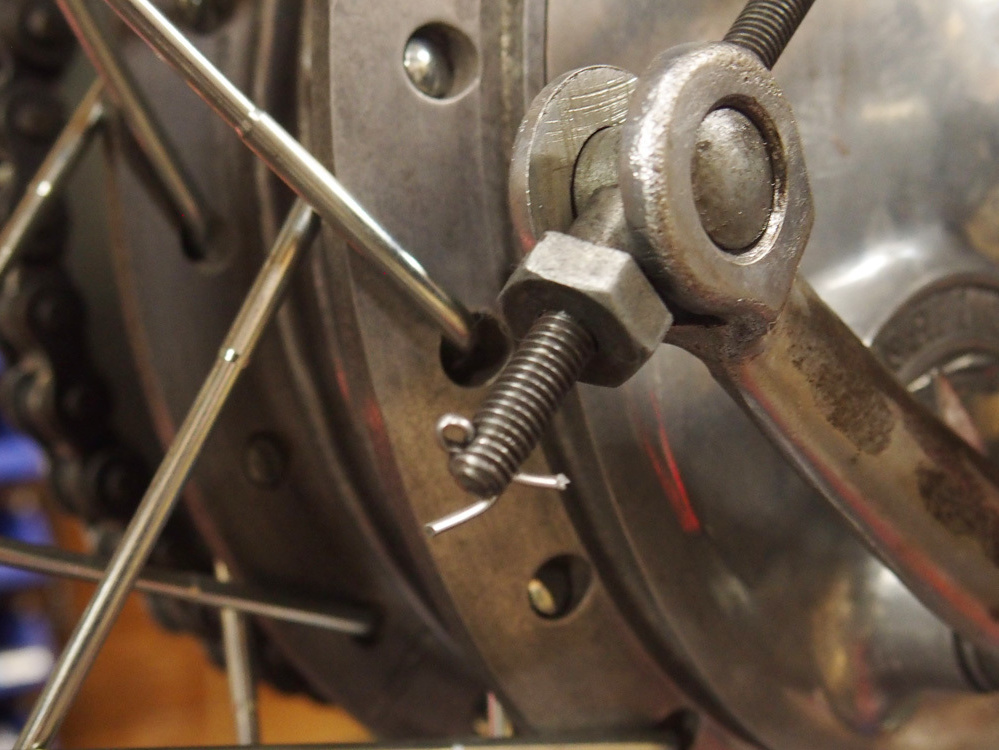

リアブレーキケーブルの先端に割りピンを通すのも忘れずに。

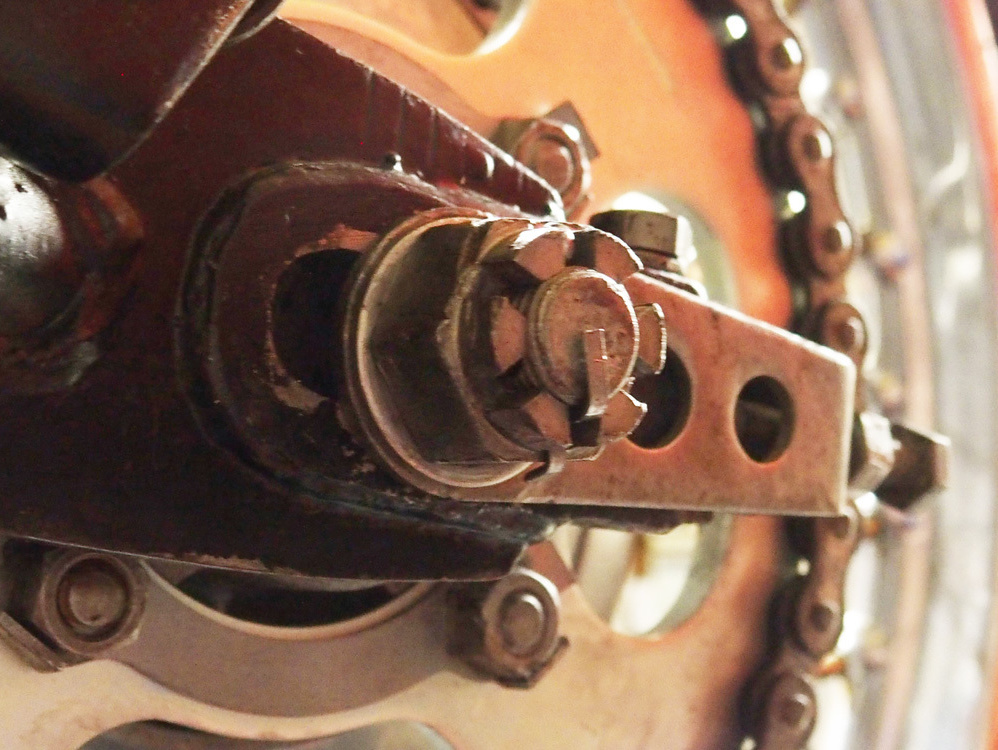

さ〜、いよいよ最終段階に突入!リアアクスルナットに割りピンを差し込んでロック!

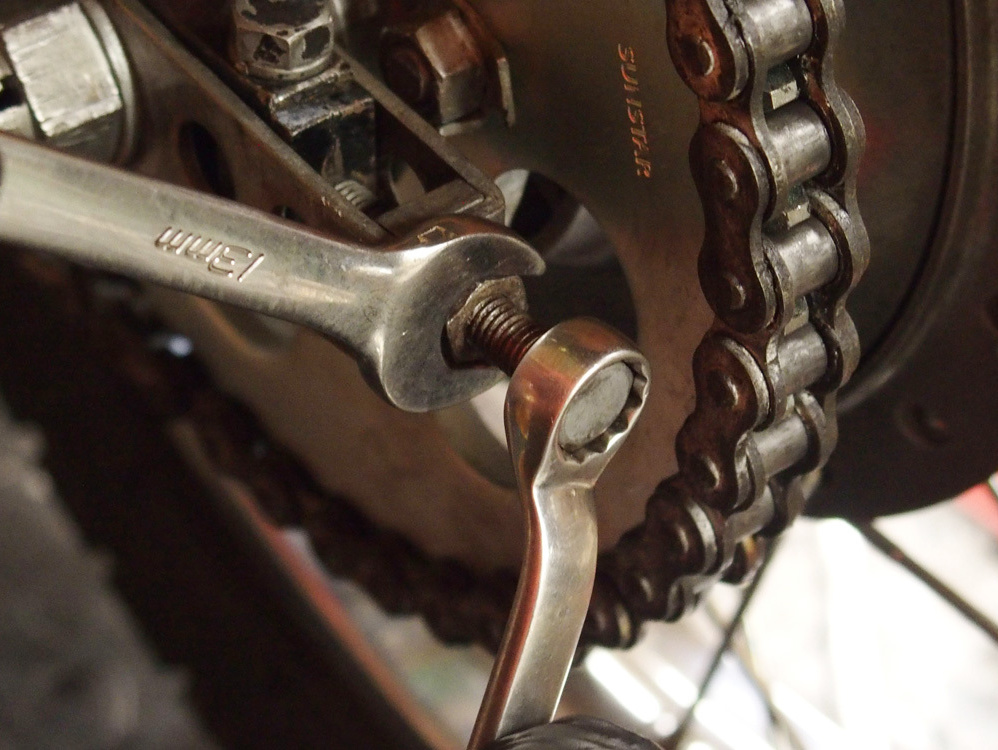

チェーンアジャスターのロックナットを締め付け。

チェーンケースを装着して、

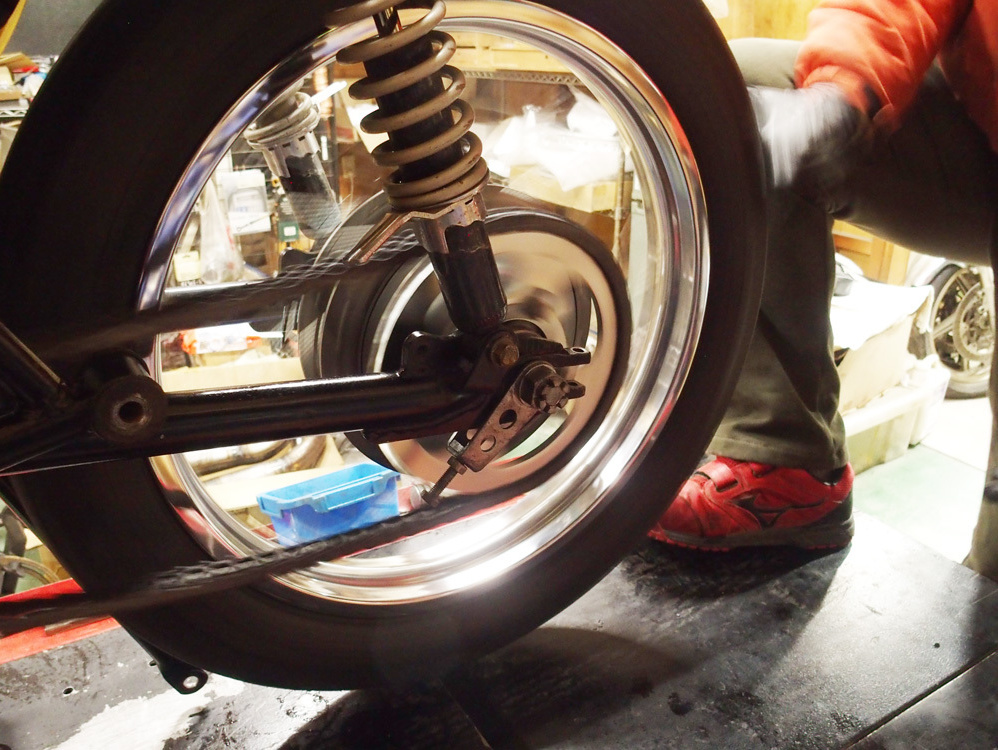

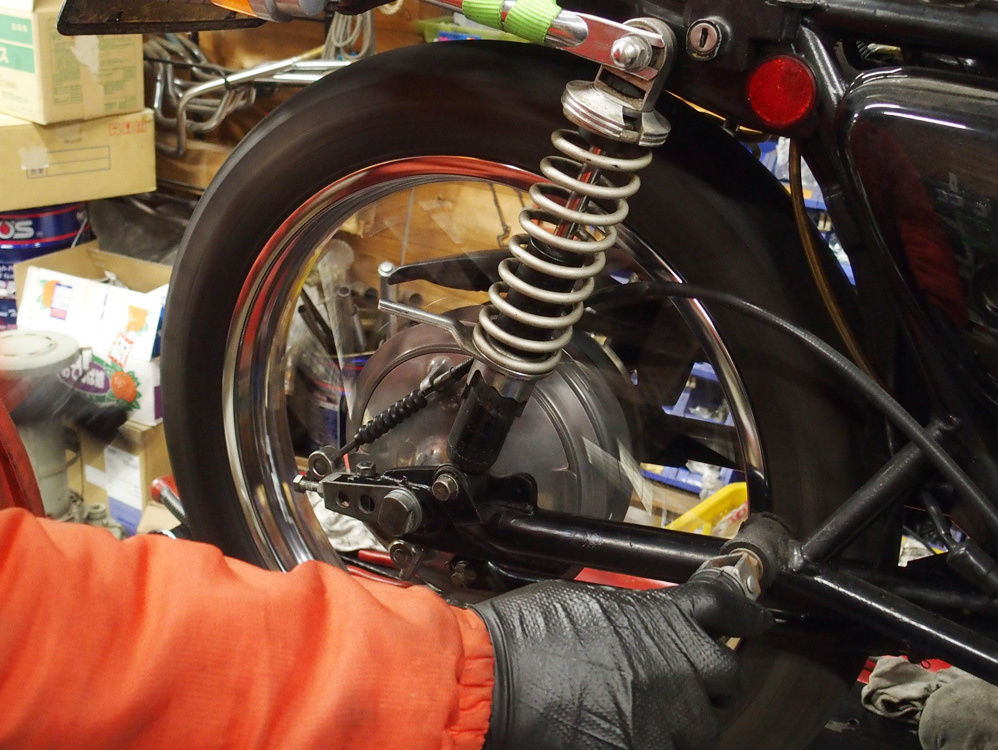

手でタイヤを廻してブレーキング。問題がなければ、

リアタイヤ装着完了!!お疲れ様でした。
